Установка УЗО: схема подключения, назначение и выбор устройства для квартиры и дома
ХОТИТЕ ЗАЩИТИТЬ СВОЮ СЕМЬЮ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПРЕДОТВРАТИТЬ ПОЖАР ИЗ-ЗА УТЕЧЕК ТОКА?
УЗО — УСТРОЙСТВО, КОТОРОЕ ДОЛЖНО БЫТЬ В КАЖДОМ СОВРЕМЕННОМ ДОМЕ
+375 (29) 120-57-50
УЗО — УСТРОЙСТВО, КОТОРОЕ ДОЛЖНО БЫТЬ В КАЖДОМ СОВРЕМЕННОМ ДОМЕ
+375 (29) 120-57-50
Хотите защитить свою семью от поражения электрическим током и предотвратить пожар из-за утечек тока? УЗО (устройство защитного отключения) — это устройство, которое должно быть в каждом современном доме. Оно мгновенно отключает электричество, если ток начинает уходить по опасному пути. В этой статье разберём, что такое УЗО, для чего оно нужно, как выбрать и подключить, и почему установку лучше доверить профессионалам.
Компания KPL.BY профессионально выполняет монтаж УЗО и сборку электрощитов в Гомеле и области. Бесплатный выезд специалиста, гарантия 3 года на все работы. Звоните: +375 (29) 120-57-50!
Что такое УЗО и для чего оно нужно?

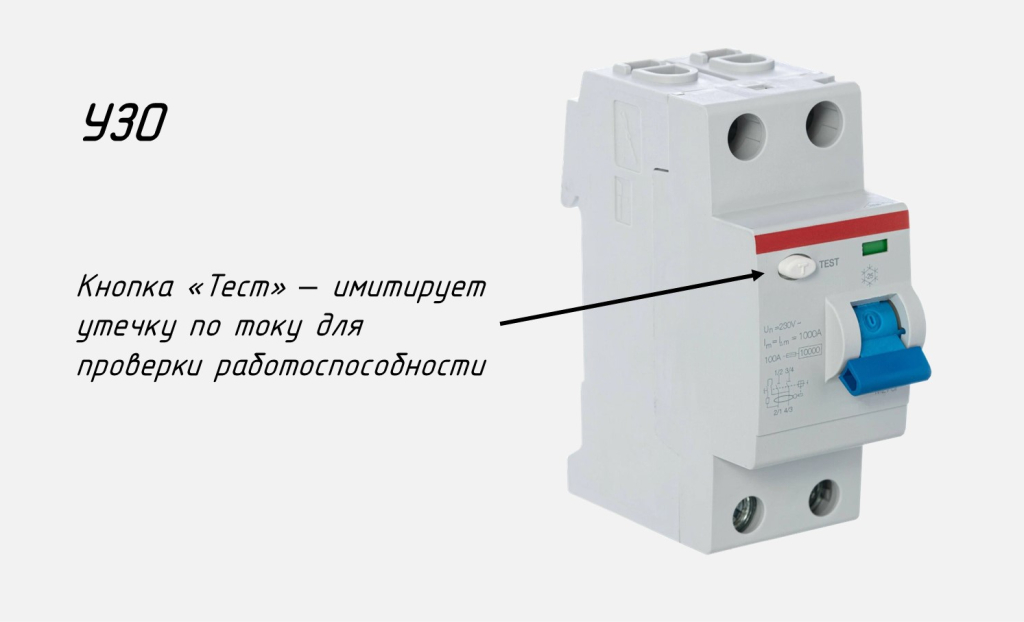

УЗО (устройство защитного отключения) — это электротехническое устройство, которое отключает питание при появлении дифференциального тока (тока утечки). Простыми словами — оно сравнивает ток, ушедший по фазному проводу, и ток, вернувшийся по нулевому. Если разница превышает заданное значение (например, 10 мА или 30 мА), УЗО мгновенно разрывает цепь и обесточивает линию.
Главные функции УЗО:
| Функция | Защита от |
|---|---|
| Защита человека | Поражения электрическим током при прикосновении к оголённому проводу или корпусу прибора, оказавшемуся под напряжением |
| Пожарная защита | Возгорания проводки из-за токов утечки (искрение, нагрев) |
| Защита имущества | Повреждения бытовой техники при пробое изоляции |
Важно: УЗО не защищает от короткого замыкания и перегрузки. Для защиты от КЗ обязательно нужен автоматический выключатель. УЗО и автомат работают в паре.
Как работает УЗО: принцип действия простыми словами
Представьте, что УЗО — это «охранник», который стоит на входе в квартиру и следит за тем, сколько тока вышло и сколько вернулось.
- Нормальная работа: ток, ушедший по фазе, полностью возвращается по нулю. Разница — ноль. УЗО спокойно пропускает электричество.
- Утечка: человек прикоснулся к оголённому проводу — часть тока ушла через тело в землю. «Охранник» видит, что «ушло» больше, чем «вернулось». Если разница превышает порог (обычно 30 мА) — УЗО срабатывает и отключает напряжение.
Время срабатывания УЗО — 0,01–0,03 секунды. Этого достаточно, чтобы предотвратить поражение током.
УЗО, автомат и дифавтомат: в чём разница?
Это три разных устройства, и их часто путают. Запомните:
| Устройство | Защищает от |
|---|---|
| Автоматический выключатель | Короткого замыкания и перегрузки проводки |
| УЗО | Утечек тока (защита человека) |
| Дифавтомат (АВДТ) | И то, и другое — совмещает функции автомата и УЗО в одном корпусе |
Что выбрать?
- Дифавтомат — удобнее, занимает меньше места в щитке (2 модуля вместо 4).
- УЗО + автомат — дешевле, если выходит из строя УЗО или автомат, менять нужно только одно устройство.
Оба варианта правильные. В KPL.BY мы подбираем оптимальное решение под ваш бюджет и щиток.
- Дифавтомат — удобнее, занимает меньше места в щитке (2 модуля вместо 4).
- УЗО + автомат — дешевле, если выходит из строя УЗО или автомат, менять нужно только одно устройство.
Оба варианта правильные. В KPL.BY мы подбираем оптимальное решение под ваш бюджет и щиток.
Как выбрать УЗО для квартиры и дома?
Выбор УЗО — ответственная задача. Вот основные параметры, на которые нужно обратить внимание:
Тип УЗО: AC, A или B?
| Тип | Реагирует на | Где использовать |
|---|---|---|
| AC | Переменный синусоидальный ток утечки | Устаревший тип, не рекомендуется для современных домов |
| A | Переменный и импульсный ток (характерен для электроники) | Рекомендуемый тип для квартир — стиральные машины, компьютеры, зарядки |
| B | Токи всех типов (включая постоянные) | Для промышленных установок, электромобилей |
Совет: Для квартиры выбирайте УЗО типа А — оно надёжнее защищает от утечек, возникающих в современной технике.
Ток утечки (дифференциальный ток) — IΔn
| Значение | Где использовать | Почему |
|---|---|---|
| 10 мА | Отдельные приборы в сырых помещениях: ванная, детская, стиральная машина | Повышенная защита для зон с высоким риском |
| 30 мА | Вся розеточная сеть квартиры (стандарт) | Оптимальный баланс между защитой и ложными срабатываниями |
| 100 мА, 300 мА | Противопожарное УЗО на вводе в дом | Защита от возгорания при утечках, не влияет на отключение отдельных линий |
Важно: На стиральную машину и водонагреватель в ванной рекомендуется устанавливать отдельное УЗО на 10 мА.
Номинальный ток (Iном)
УЗО должно быть рассчитано на ток не ниже, чем автомат в этой линии:
- Для розеточной линии с автоматом 16А — УЗО на 25А.
- Для линии с автоматом 25А — УЗО на 32А и т.д.
Исполнение: электромеханическое или электронное?
| Тип | Особенности |
|---|---|
| Электромеханическое | Работает без внешнего питания. Рекомендуем — надёжнее, продолжает работать при обрыве нуля |
| Электронное | Требует питания от сети. При обрыве нуля может не сработать |
Совет: Всегда выбирайте электромеханические УЗО — они надёжнее и безопаснее.
Схемы подключения УЗО в квартире и частном доме
Базовая схема для квартиры (без заземления)
В старых домах с двухпроводной сетью (фаза + ноль, без заземления) УЗО — единственная реальная защита от поражения током.
Вводной автомат → Счётчик → УЗО (30 мА) → Автоматы на группы
При таком подключении УЗО защищает всю квартиру.

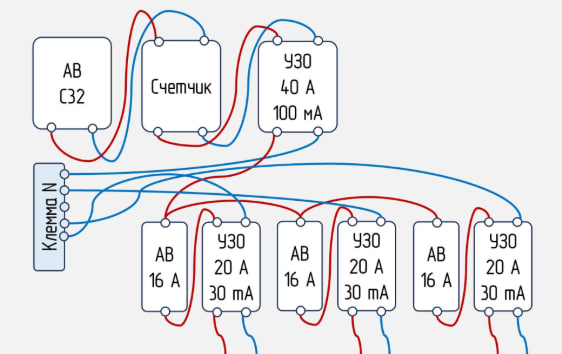

Расширенная схема (с групповыми УЗО)
Для современных квартир рекомендуется разделять на группы:
- Розетки — УЗО 30 мА
- Освещение — автомат (УЗО не обязательно, но возможно)
- Ванная (стиральная машина, водонагреватель) — УЗО 10 мА
- Электроплита — УЗО 30 мА (если есть)
Схема с дифавтоматами
Вместо УЗО + автомат можно использовать дифавтомат на каждую линию. Это занимает меньше места в щитке.
Особенности установки УЗО в старом доме без заземления
В двухпроводной сети (TN-C) УЗО — единственное устройство, которое может защитить вас от поражения током. Оно сработает при утечке на корпус прибора и отключит питание.
Важно: В сетях без заземления УЗО подключается только в линию с автоматом. Без автомата УЗО не защищает от КЗ.
Совет: В старых домах особенно важно установить УЗО на линии, питающие стиральную машину, водонагреватель и розетки в ванной. Это спасёт жизнь.
Почему установку УЗО стоит доверить профессионалам?
| Причина | Что может пойти не так |
|---|---|
| Неправильный выбор | УЗО может часто ложно срабатывать или не сработать при реальной опасности |
| Ошибка подключения | При неправильном подключении УЗО не будет работать или может выйти из строя |
| Нарушение схемы | УЗО без автомата в цепи — бесполезно, а иногда и опасно |
| Отсутствие селективности | При утечке отключится всё, а не только проблемная линия |
Цены на установку УЗО в Гомеле
| Вид работ | Ед. изм. | Стоимость (BYN, от) | Примечание |
|---|---|---|---|
| Бесплатный выезд специалиста | — | 0 | По Гомелю и области |
| Установка / замена УЗО (2 модуля) | шт. | 25 | В готовый щиток |
| Установка / замена дифавтомата | шт. | 25 | В готовый щиток |
| Диагностика и замена старого щитка | объект | от 100 | Зависит от сложности |
| Комплексная модернизация щитка под ключ | объект | индивидуально | Фиксируется в смете |
Цены ориентировочные. Окончательная стоимость зависит от количества модулей, сложности схемы и объёма подготовительных работ. Фиксируется в смете после бесплатного выезда специалиста.
Защитите свою жизнь и имущество!
Установка УЗО — это не рекомендация, а жизненная необходимость. Старая проводка без защиты от утечек — прямая угроза безопасности вашей семьи. Доверьте установку, замену и сборку электрощита с современной автоматикой профессионалам KPL.BY.
